電流と電気回路の基本（電気回路の記号と直列・並列つなぎ）：中学理科

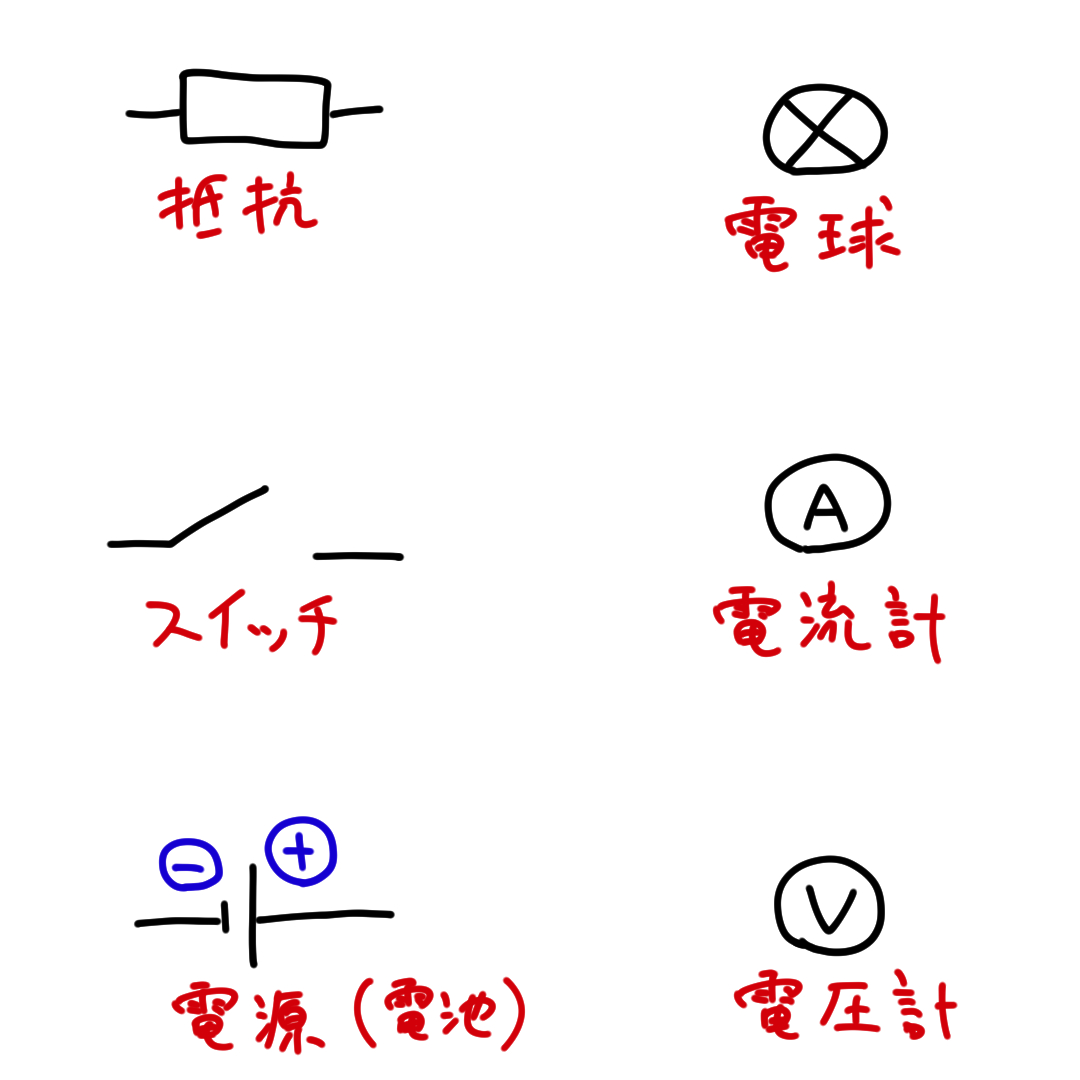

電気の流れを電流、電気の流れる道を電気回路という。電気回路には電池、電球、抵抗、スイッチなどがあり、それぞれに記号が当てられている。

電源（電池）の記号は長いほうがプラス、短いほうがマイナス。

電流の基本

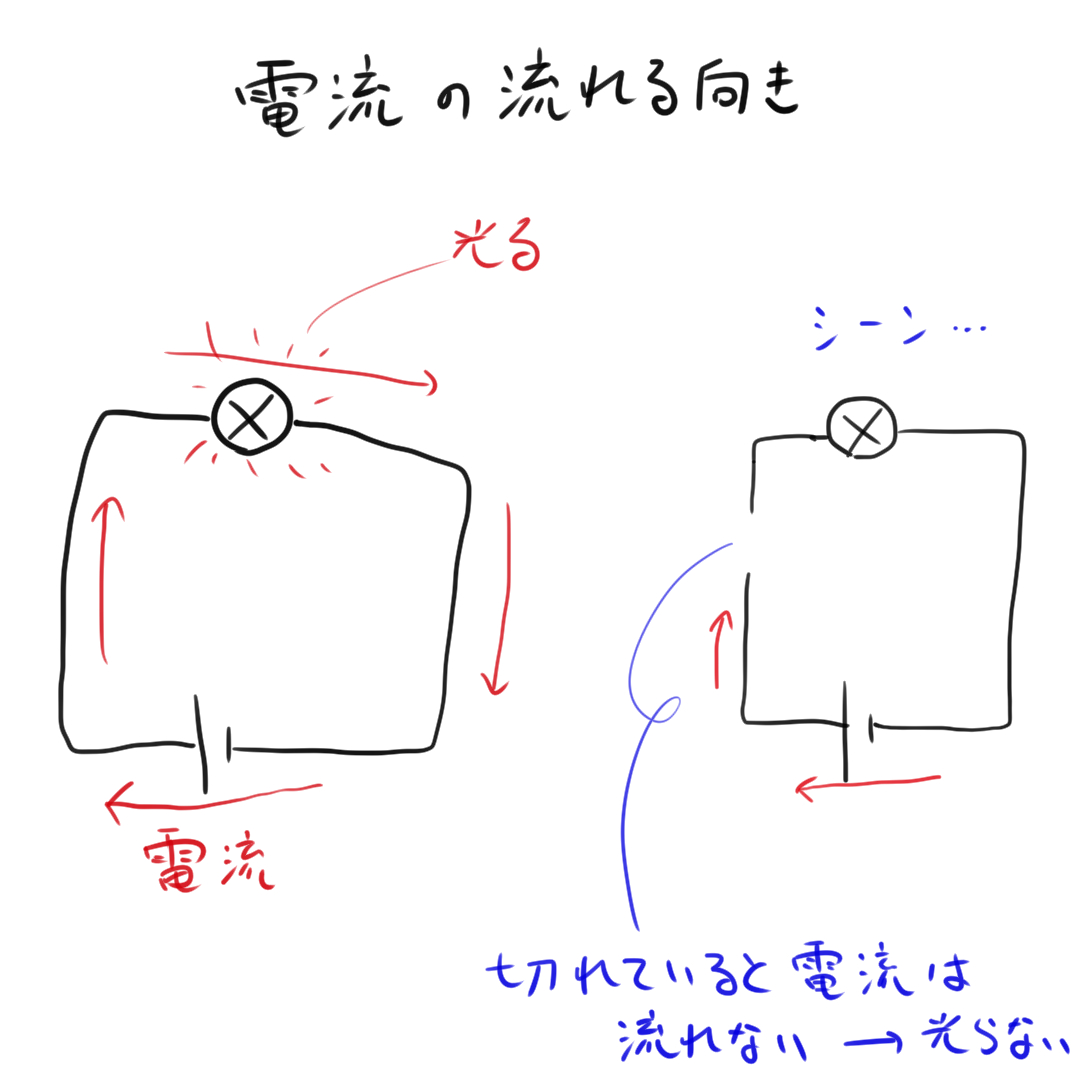

電池と電球と銅線（赤や黄や青のビニルにおおわれた細い線）を組み合わせて、電気回路を作ることができる。銅線は完全につながっている必要があり、銅線が途中で切れていると電気が流れない。

例えば身の回りにある電化製品でも、電源の黒いコードをはさみで切ってしまうと、電源をオンにしても電気は流れない（実際にやらないでください）。

銅線は細くても太くても電気は通ります。

しかしあまりに細いと、大きな電流を通したときに銅線が焦げたり燃えたりして非常に危険です。

銅線のビニルをはがしたり、カッターで銅線を細くしたりしないようにしよう。

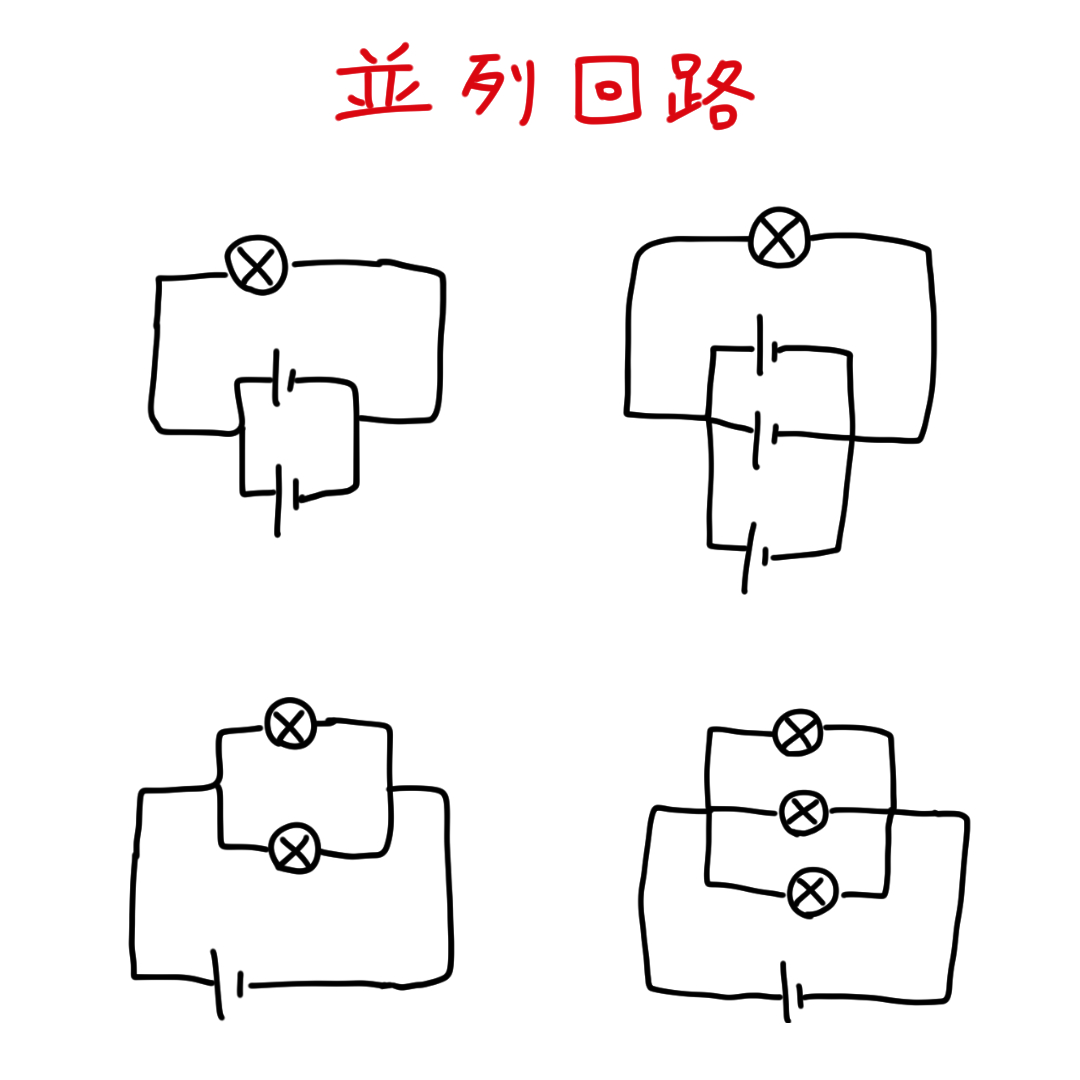

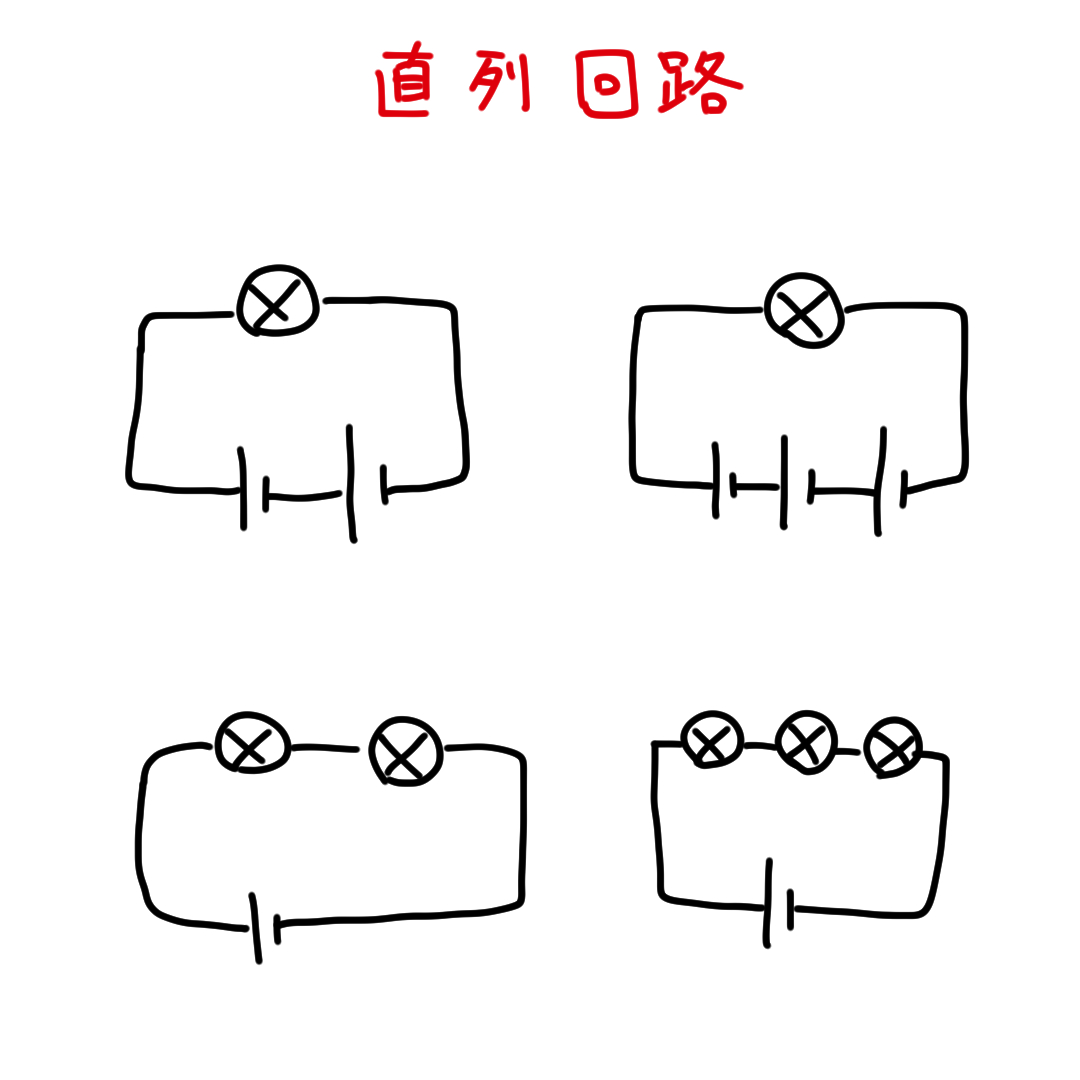

枝分かれしないつなぎ方を直列つなぎ、枝分かれするつなぎ方を並列つなぎという。直列つなぎで作られた回路を直列回路、並列つなぎで作られた回路を並列回路という。

直列回路と並列回路では、電球の光り方と電池が送りだす電気の量に違いがあります。

電池を直列につないでいく回路も、電球を直列につないでいく回路も、回路としての性質はまったく違うものの「直列回路」という。

同じように、電池を並列につないでいく回路も、電球を並列につないでいく回路も、回路としての性質はまったく違うものの「並列回路」という。

つまり基本的な電気回路は4通りある。

電池を直列につなぐ回路

電球を直列につなぐ回路

電池を並列につなぐ回路

電球を並列につなぐ回路

まずは電池を直列につなぐ回路と電池を並列につなぐ回路の二つを理解してみよう。

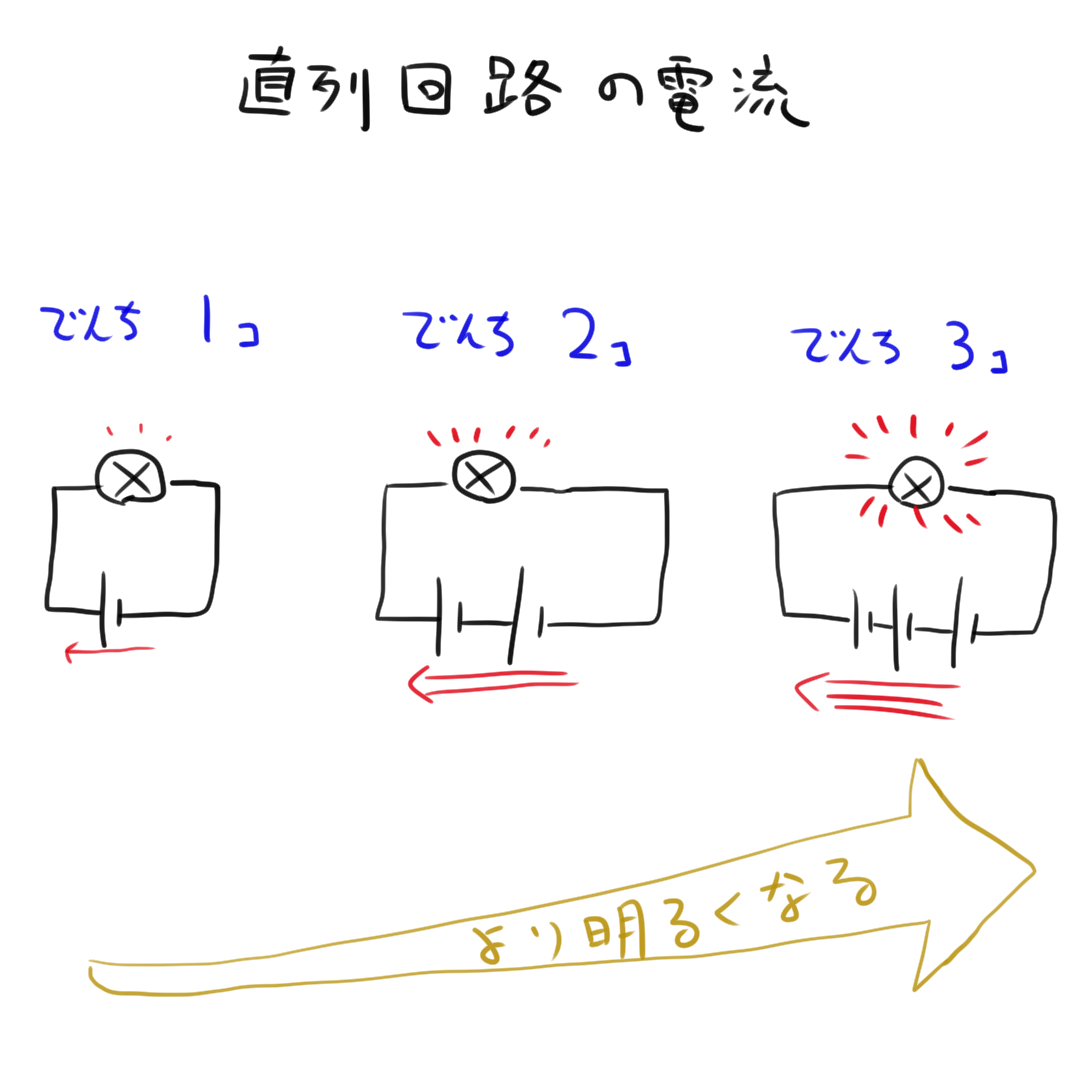

電池を直列につないでいくと、電球はどんどん明るくなっていく。

ただし、電池を増やしていくと、銅線と電球を流れる電流も大きくなり、やがて電球が耐えられないところまで達して電球が壊れます（実際にやらないでください。電池を増やしていくと発火する危険があります）。電球がギリギリ耐えられる電流を「最大定格電流」という。

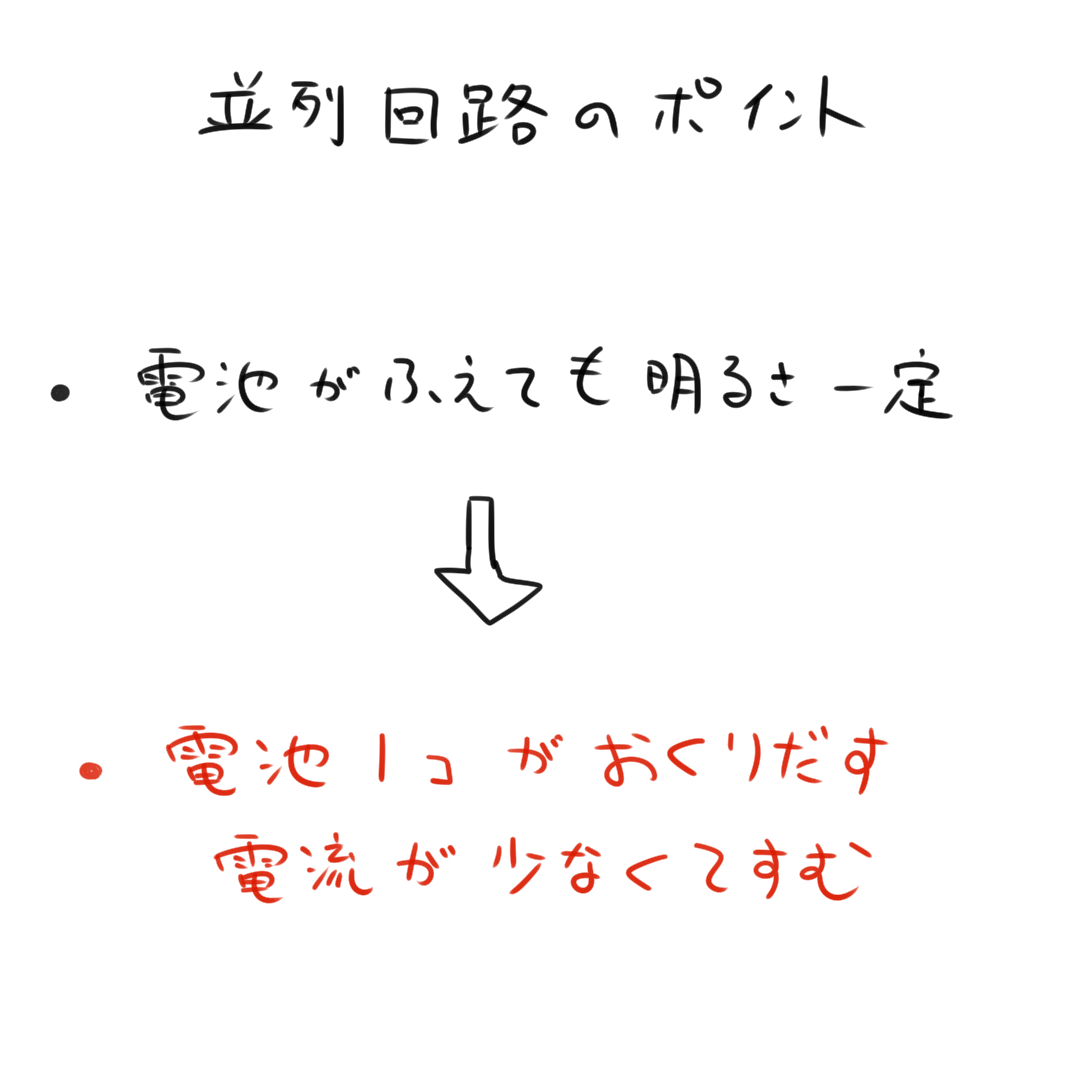

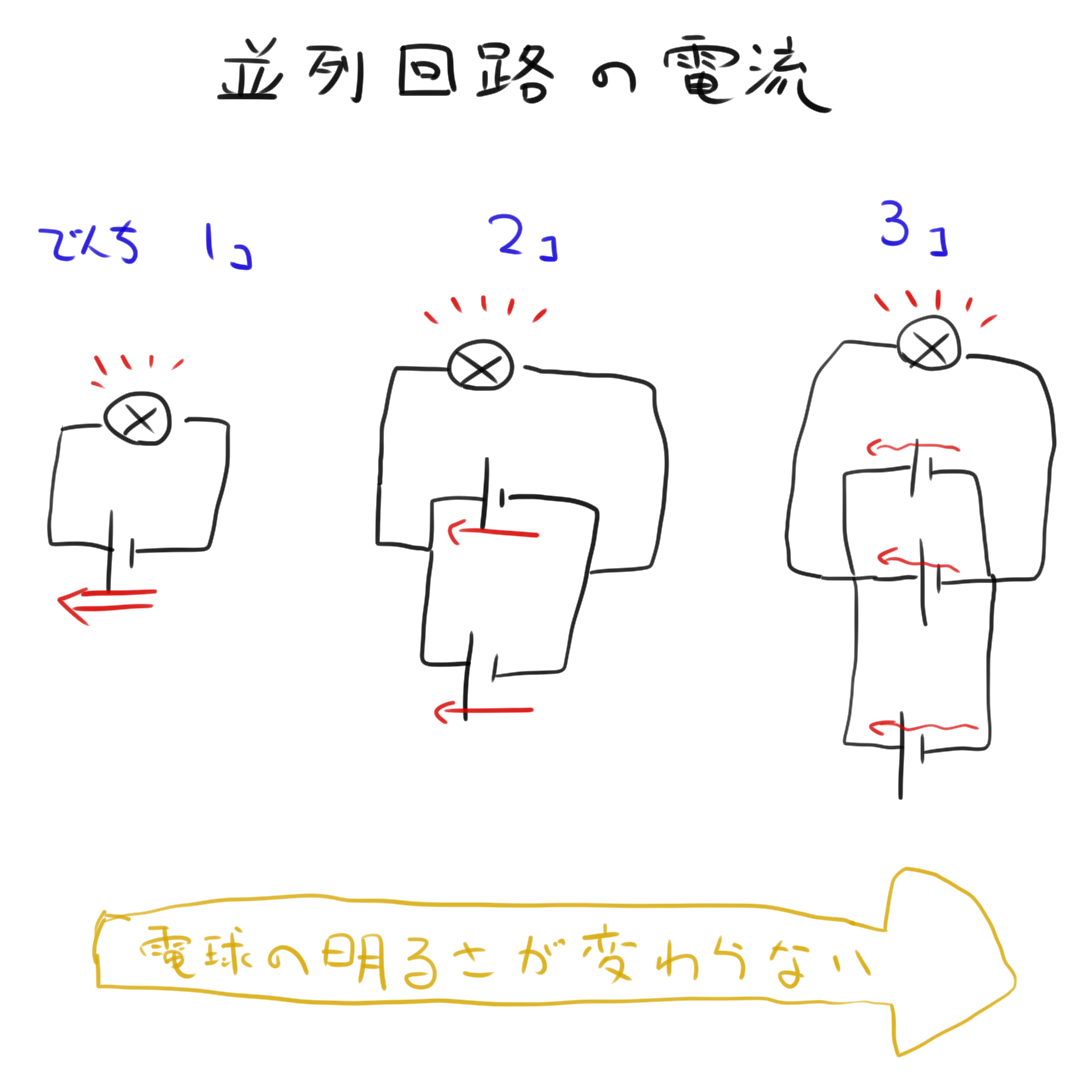

電池を並列につないでも、電球の明るさは変わらない。

並列つなぎでは、電池を増やしても電球に流れる電流が変わらない。

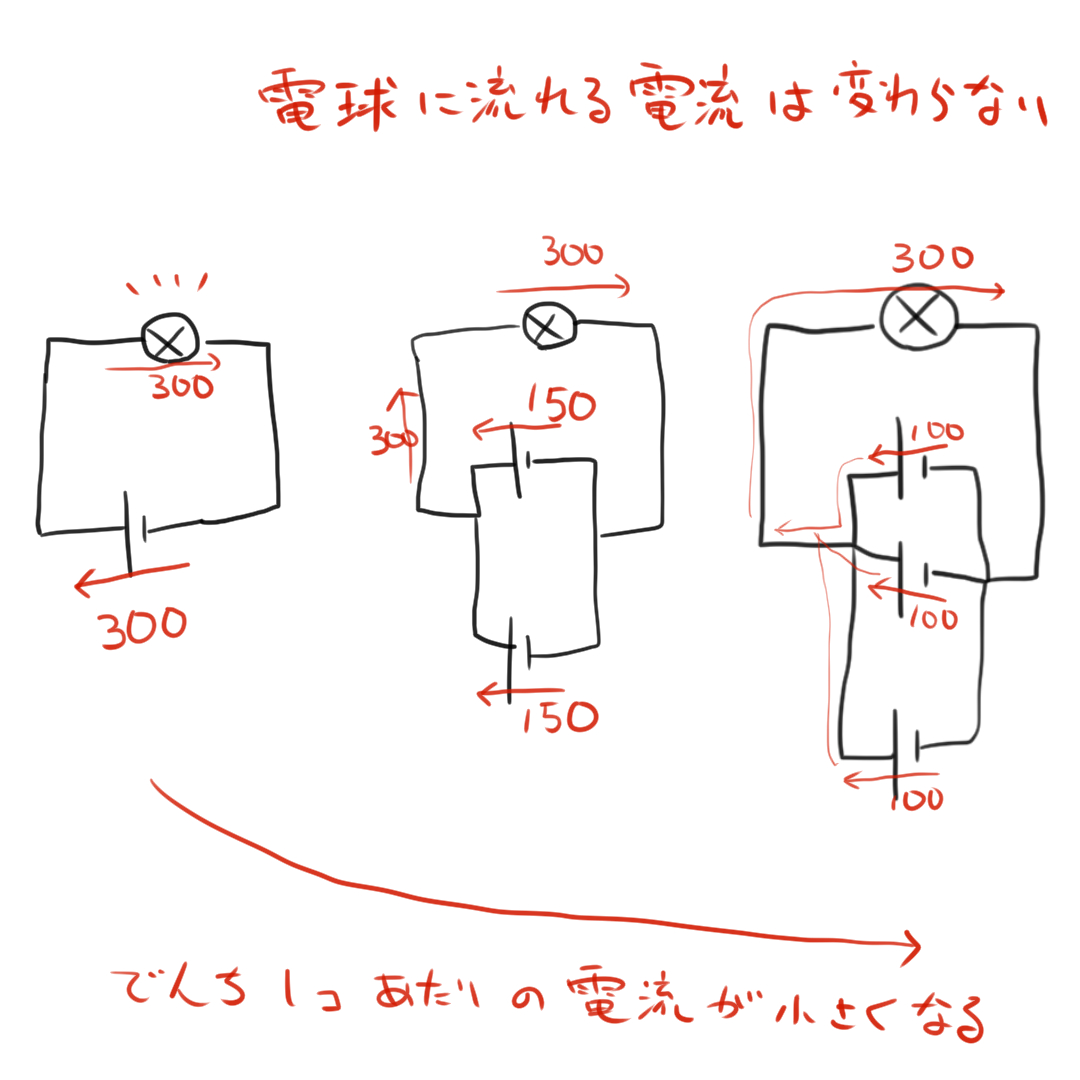

下図のように、電球を光らせるために必要な電流を300とすると、一つの電池が送る電流の量は150、100となる。
