キルヒホッフの法則｜枝分かれした回路の解き方

電池が 2 個入った回路を渡されて、まん中の枝にどちら向きの電流が流れるかをきかれたとします。図を見ただけでは分かりません。

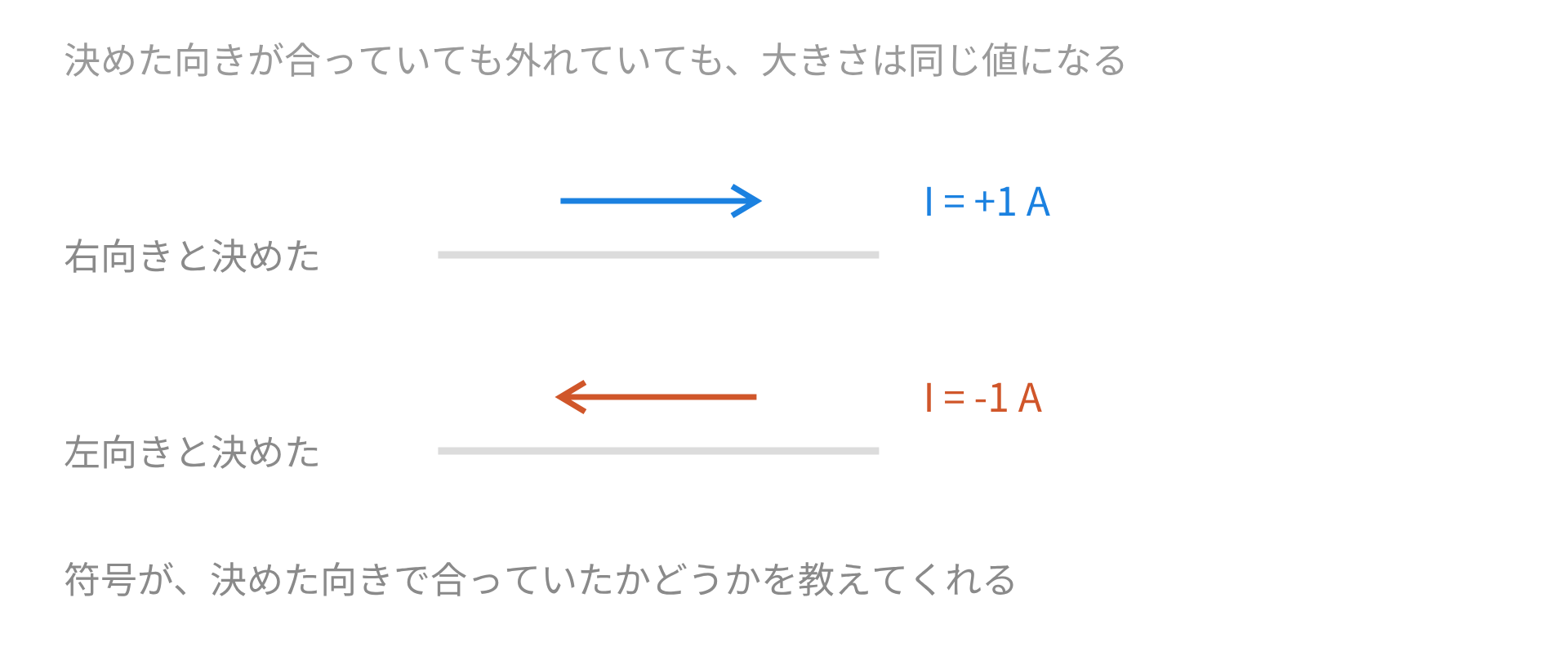

分からないまま、向きを勝手に決めて先へ進みます。答えが負になったら、実際は逆向きだったというだけ。大きさは正しく出るため、解き直す手間はいりません。

分かれ道で電荷はたまらない

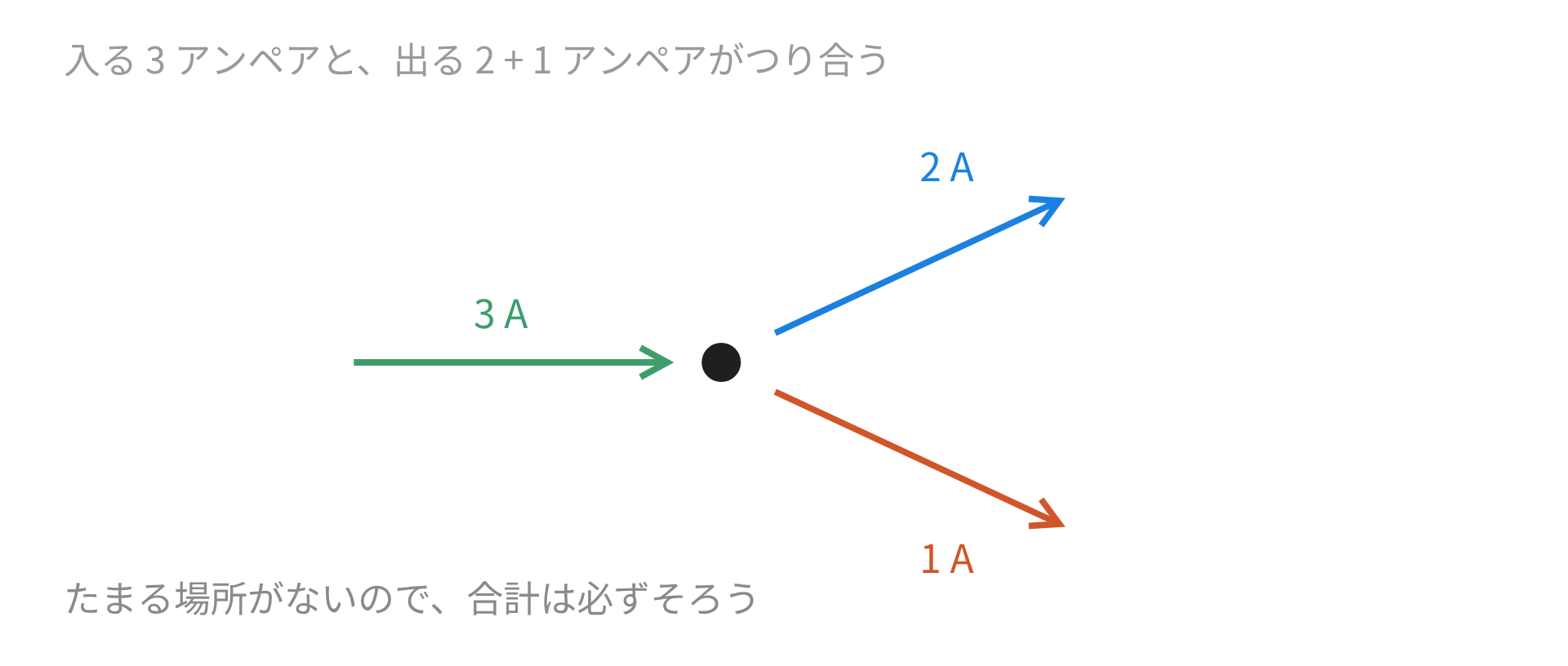

第一法則です。電流が分かれる点で、入ってくる電流の合計と出ていく電流の合計が等しくなる。

$\sum I_{入} = \sum I_{出}$

導線の途中に電荷がたまることはありません。入った電荷はそのまま出ていきます。

一周すると電位は元に戻る

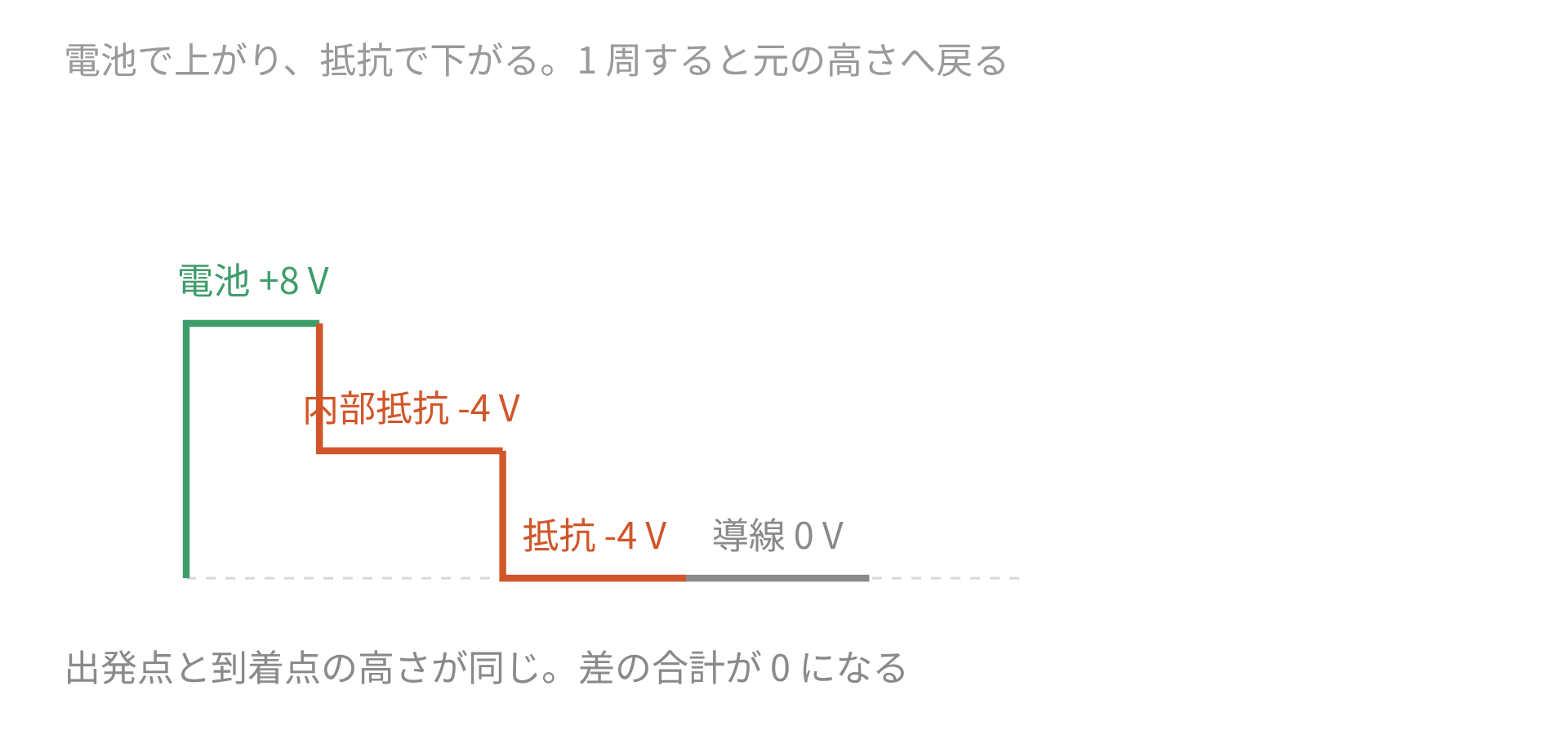

第二法則です。回路のどこかから出発して 1 周し、出発点へ帰ってくると、電位は出たときの値に戻ります。

$\sum V = 0$

坂を上って下って、元の場所に帰れば高さが戻るのと同じです。途中で上がったぶんと下がったぶんが、必ず打ち消し合う。

通り抜けるときの符号

一周するあいだ、部品を通るたびに電位が上がるか下がるかを書きとめます。決め方は 2 つだけ。

電池を負極から正極へ通れば、起電力のぶんだけ電位が上がる。逆向きなら下がる。

抵抗を電流と同じ向きに通れば

I R

だけ下がり、逆向きに通れば

I R

だけ上がる。

抵抗では、電流の流れる向きに進むと電位が下がります。電流は電位の高いほうから低いほうへ流れるためです。

例：電池が 2 個ある回路を解く

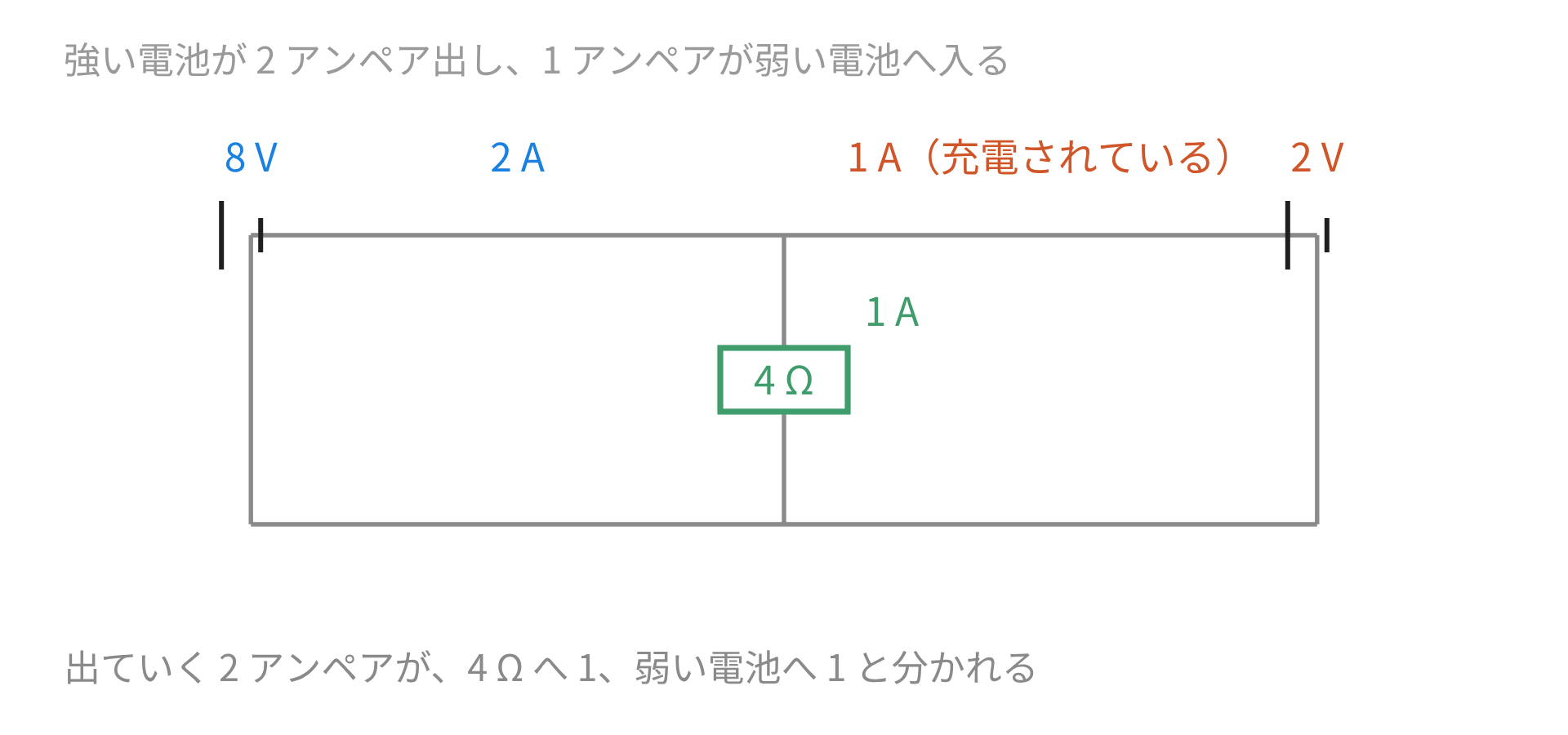

$8 V$ の電池（内部抵抗 $2 Ω$ ）と $2 V$ の電池（内部抵抗 $2 Ω$ ）を並べ、共通の枝に $4 Ω$ をつなぎます。

3 本の枝の電流を $I_{1}$ 、 $I_{2}$ 、 $I_{3}$ と置き、向きはどれも共通の枝へ向かう向きに決めます。

分岐点で第一法則を書きます。

$I_{3} = I_{1} + I_{2}$

$8 V$ の電池と $4 Ω$ を含む回路を 1 周します。

$8 - 2 I_{1} - 4 I_{3} = 0$

$2 V$ の電池と $4 Ω$ を含む回路も 1 周。

$2 - 2 I_{2} - 4 I_{3} = 0$

$I_{3}$ を消して整理します。

$82 = 2 I_{1} + 4 (I_{1} + I_{2}) = 6 I_{1} + 4 I_{2} = 2 I_{2} + 4 (I_{1} + I_{2}) = 4 I_{1} + 6 I_{2}$

上の式を 3 倍、下の式を 2 倍して引くと $I_{2}$ が消えます。

$24 - 4 I_{1} = 18 I_{1} - 8 I_{1} = 2 A$

$I_{1} = 2$ を戻すと $I_{2} = - 1 A$ 、 $I_{3} = 1 A$ になりました。

負の答えが意味していること

$I_{2}$ が負です。決めた向きが外れていた、というだけで、大きさは $1 A$ で正しい。

実際には $2 V$ の電池へ向かって電流が流れこんでいます。強いほうの電池に押し返され、弱いほうの電池が充電されている状態です。

例：エネルギーで検算する

答えが正しいかを、電力の出入りで確かめられます。強い電池が送り出す電力は $8 \times 2 = 16 W$ 。

受けとる側を数えます。内部抵抗での消費が $2^{2} \times 2 = 8 W$ と $1^{2} \times 2 = 2 W$ 、 $4 Ω$ での消費が $1^{2} \times 4 = 4 W$ 、弱い電池に入るぶんが $2 \times 1 = 2 W$ 。

足すと $16 W$ です。送り出した電力と一致しました。

例：3 本の枝を数える

未知数の数と式の数が合うかを、先に確かめておきます。枝が 3 本なら未知数は 3 つ。

分岐点は 2 か所ありますが、そこから作れる独立な式は 1 つだけです。もう 1 つは同じ式の書き直しになる。

残る 2 つは 1 周の式から作ります。独立な回路の数は、枝の数から分岐点の数を引いて 1 を足した値になる。

枝の数だけ電流に名前をつける

分岐点から第一法則の式を作る

足りないぶんを 1 周の式でおぎなう

21 歳の学生が書いた

この 2 つの法則を発表したとき、ゲオルク・キルヒホッフはケーニヒスベルクの大学院生で $21$ 歳でした。ポートランド大学の Aziz S. Inan による論文によると、 $1845$ 年に Annalen der Physik und Chemie へ出した最初の論文に、電圧の法則と電流の法則の両方が入っています。

指導していたのはフランツ・エルンスト・ノイマンでした。同じ論文の中でキルヒホッフは、この仕事がオームの法則の続きにあたると書いています。

回路を解いたら $I = - 0.5 A$ になりました。どう読むのが正しいですか。

計算を間違えたので、やり直す
決めた向きが逆で、大きさは $0.5 A$
電流が $0.5 A$ ぶん減っている

__RESULT__

向きは自分で決めたものなので、外れていれば符号が負になります。大きさのほうは正しく求まっているため、向きを書き直すだけで済みます。

抵抗を、電流の流れる向きに沿って通り抜けました。電位はどうなりますか。

$I R$ だけ上がる
$I R$ だけ下がる
変わらない

__RESULT__

電流は電位の高いほうから低いほうへ流れます。流れる向きに進むと下りになるため、 $- I R$ と書きます。逆向きに通るときだけ $+ I R$ です。

向きが分からないまま立式できるところが、この 2 つの法則の使いどころです。決めた向きの正誤は、解いたあとに符号が教えてくれます。

枝が何本もある回路では、各枝の電流に名前をつけて向きを決めます。この向きはあてずっぽうでよく、外れていても支障がない。答えが負になったら、実際は逆向きだったというだけです。大きさは正しく求まるため、解き直す手間はいりません。第一法則は分かれ道で電荷がたまらないこと、第二法則は 1 周すると電位が元へ戻ること。電池を負極から正極へ通れば電位が上がり、抵抗を電流と同じ向きに通れば $IR$ だけ下がる。電源が 2 つある回路を解くと片方の電流が負になり、その電池が充電されていると分かります。電力の出入りを足して検算する手順、$1845$ 年に $21$ 歳の学生が最初の論文で両方を書いた話まで。
