銅パイプのなかで磁石がゆっくり落ちる！うず電流と電磁ブレーキ

銅のパイプに強い磁石を落とすと、数秒かけてゆっくり降りてきます。同じ大きさの鉄の玉なら一瞬で落ちる。

パイプは磁石にくっつきません。それでも落下は止まりかけます。効いているのはうず電流です^[1]。

板のなかを回る電流

導体を磁場のなかで動かす、あるいは導体のそばで磁場を変えると、導体のなかに誘導電流が流れます^[2]。

コイルなら道が 1 本なので、電流も 1 本の輪になる。板や塊では道が決まっていないので、電流は渦を巻くように回ります。これがうず電流です^[3]。

向きはレンツの法則で決まります。磁束の変化をさまたげる向き。だから動きを止める側にはたらきます^[2]。

磁石の前方では磁束が増えるので、それを打ち消す向きに電流が回ります。後方では磁束が減るので、引き止める向きに回る。前でも後ろでもブレーキになります^[2]。

スリットを入れると効かなくなる

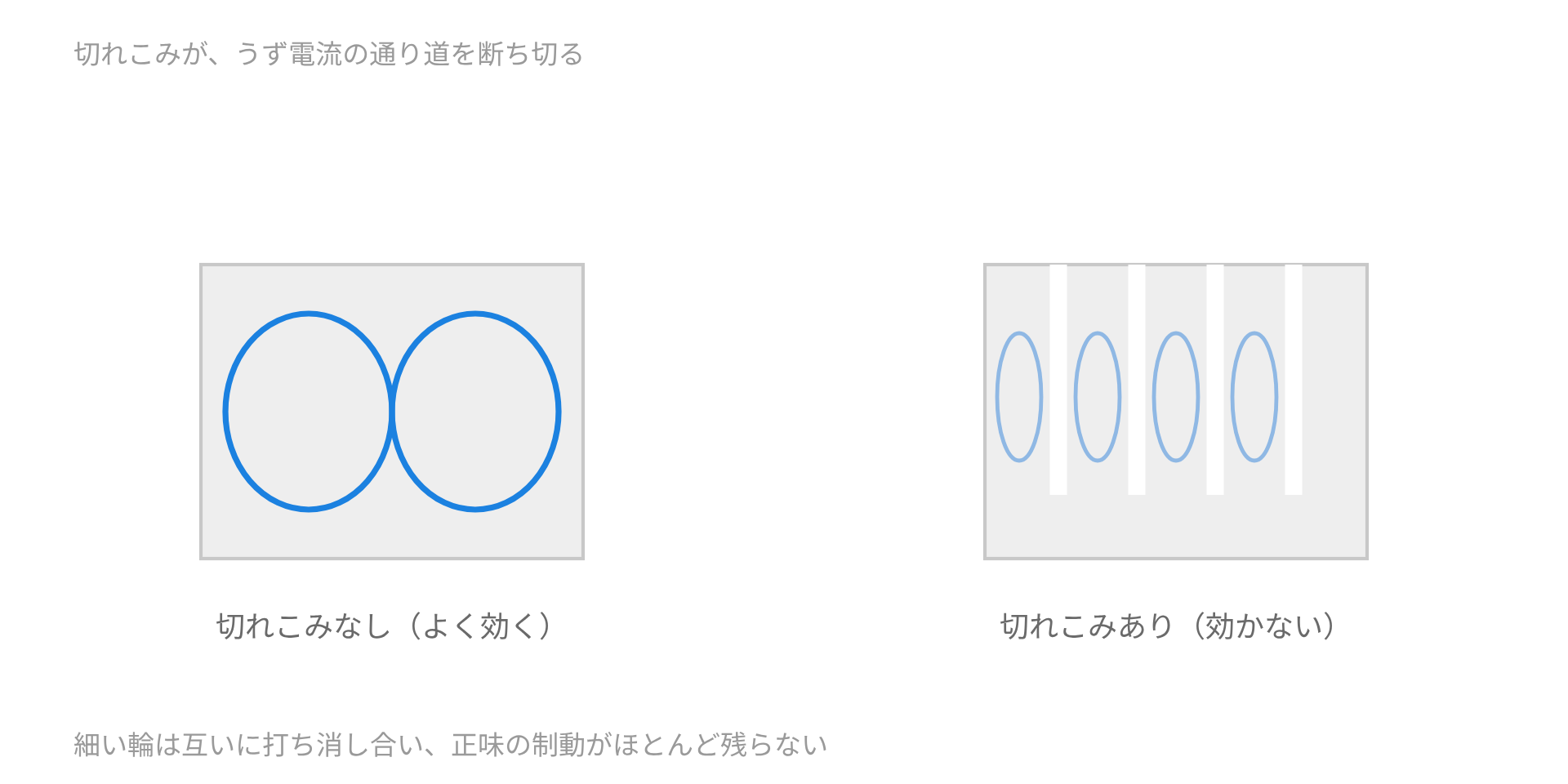

うず電流は、渦を巻ける広さを必要とします^[3]。板に細い切れこみを入れると、大きな輪の通り道が断ち切られる。

振り子の重りを金属板にして磁極のあいだで振らせると、この差がはっきり出ます^[2][4]。

同じ金属、同じ質量、同じ磁石でも、電流の通り道があるかどうかで結果が変わります。うず電流が原因だと分かる実験です。

速さに比例するブレーキ

うず電流の大きさは磁束の変化の速さに比例します。制動力もそれに比例する。

速いときはよく効き、遅くなるほど弱まります。速さが $0$ になれば力も $0$。うず電流ブレーキだけでは、完全には止まりません^[2]。

電車の電磁ブレーキが、最後に機械式のブレーキへ切りかわるのはこのためです。高速域で滑らかに減速し、停止は別の仕組みが受け持ちます。

熱にしたいときと、したくないとき

うず電流はエネルギーを熱に変えます。熱がほしい場面では、これが目的になる。

電磁調理器は、鍋の底にうず電流を流して発熱させます^[2]。金属探知機は、埋まった金属に流れるうず電流の影響を読みます。

いっぽう変圧器やモーターでは、鉄心に流れるうず電流がただの損失です。防ぐために、鉄心を 1 枚の塊にせず、絶縁した薄い鉄板を重ねてつくります^[3][4]。

板を磁力線と平行に並べると、大きな渦の通り道が断たれます。1 枚あたりの断面が小さいので生まれる起電力も小さく、電流の道の抵抗は高くなる。

例 1：パイプの材質を変える

同じ磁石を、銅、アルミニウム、プラスチックのパイプに落とします。

いちばんゆっくり落ちるのは銅です。電気をよく通すのでうず電流が大きく、制動も強くなる^[1]。アルミニウムは銅より抵抗が大きいので、やや速い。

プラスチックでは電流が流れないので、自由落下と変わりません。

例 2：磁石の強さを変える

制動力はうず電流に比例し、うず電流は起電力に比例します。起電力は磁束の変化なので磁束密度に比例する。

さらに、電流が受ける力も磁束密度に比例します。合わせて、制動力は $B$ の 2 乗で効きます。

磁石を 2 倍強くすると、ブレーキは 4 倍になる。強い磁石を使うほど劇的に見えるのはこのためです。

例 3：速さの効き方

落ち始めは速さが $0$ なので、制動力も $0$。重力だけが効いて加速します。

速くなるほど制動が強まり、やがて重力とつり合う。そこから先は一定の速さで落ちます。導体棒がレールをすべるときと同じ形の終端速度です。

例 4：鉄心を積層する

厚い鉄の塊を鉄心に使うと、大きなうず電流が回って熱になります。$0.5\mathrm{mm}$ ほどの鉄板を絶縁して重ねると、この道が断たれる^[3]。

板の断面が小さいぶん誘導される電圧も小さく、渦の通り道は細くて長いので抵抗も高い。両方が効いて損失が下がります。

例 5：電力量計の円板

昔の電力量計には、アルミニウムの円板が入っていました。電流と電圧に応じた回転力を受けて回ります。

このままでは加速し続けるので、永久磁石を近づけてうず電流の制動をかける。制動が回転の速さに比例するので、円板は消費電力に比例した速さで回ります。

回転数を数えれば使った電力量が分かる。積分を機械でやっている仕組みです。

例 6：切れこみの向き

板に切れこみを入れるとき、向きが効きます。うず電流が回る面を横切る向きに入れれば効きますが、電流の流れに沿った向きでは効きません。

鉄心の板を磁力線と平行に並べるのも同じ理由です。磁束は通しつつ、それと垂直な面を回る電流だけを断ち切っています。

押さえどころ

同じ現象が、道具にもなり損失にもなります。分かれ目は、電流の道を残すか断つか。設計はその一点で決まっています。
