コンデンサーに誘電体を半分だけ挿す〜並列と直列の見分け

$100 pF$ のコンデンサーに、比誘電率 $4$ の板を「半分だけ」入れます。答えは $250 pF$ にも $160 pF$ にもなります。

分かれるのは入れ方です。横から板を差し込んで面積の半分を覆うなら $250 pF$ 。極板の間隔の半分を埋めるように寝かせて挟むなら $160 pF$ 。

前者は 2 つのコンデンサーの並列、後者は直列。同じ「半分」でも回路の形が違います。

まず全部入れたとき

誘電体で満たすと、容量は比誘電率の倍だけ増えます^[1]。

$C = ε_{r} ε_{0} \frac{A}{d}$

$ε_{r} = 4$ なら $400 pF$ 。誘電体の中で分極が起き、電場を打ち消す向きの電荷が表面に現れるためです^[2]。

同じ電圧でも、より多くの電荷を蓄えられるようになる。半分だけ入れた場合は、 $100$ と $400$ のあいだのどこかに落ち着きます。

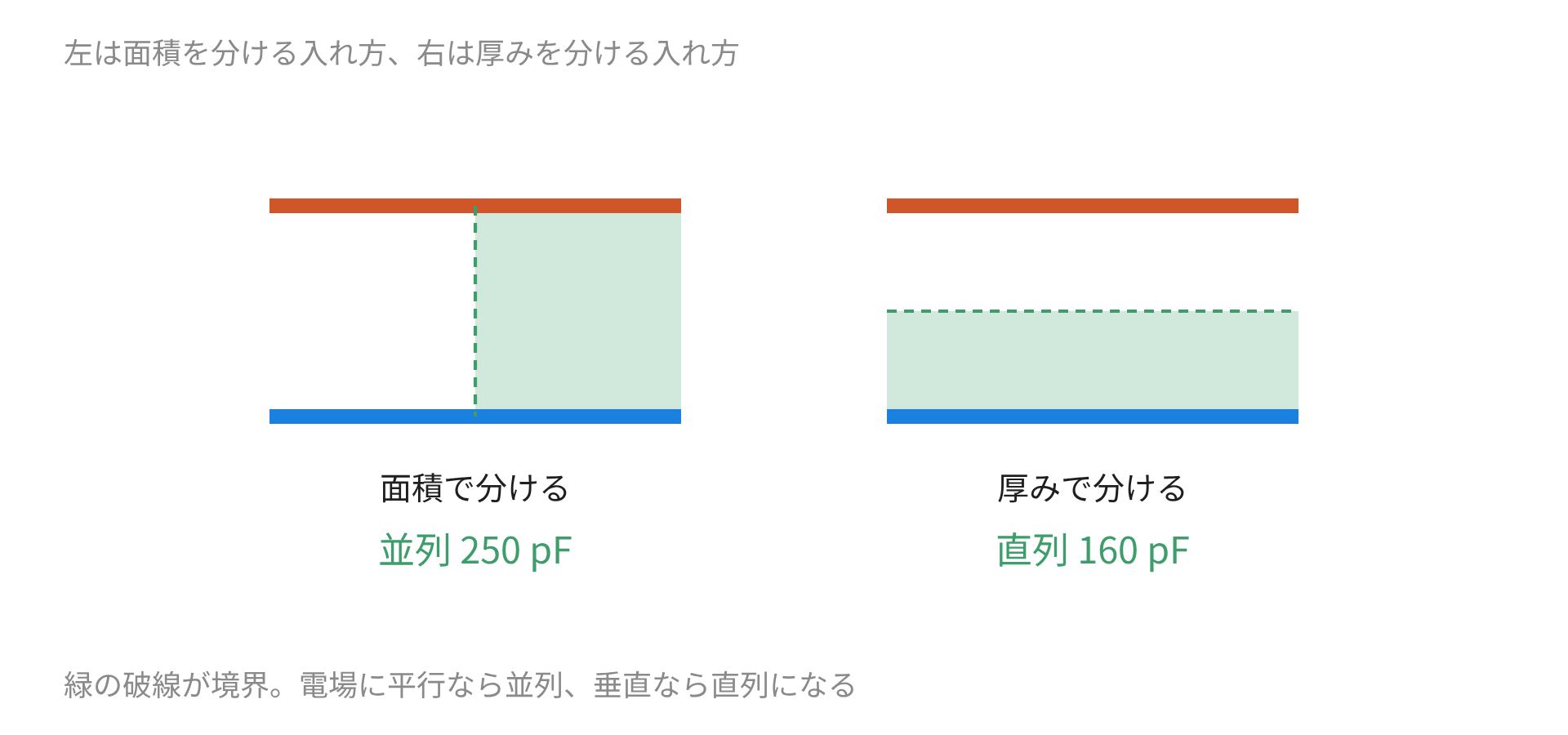

半分の入れ方は 2 通り

面積で分けるなら並列

横から差し込んだ場合、極板は左半分と右半分に分かれたのと同じことになります。

どちらの部分も、上下は同じ極板につながっている。つまり電圧が共通です。電圧が共通なら並列^[3]。

$C = ε_{0} \frac{A /2}{d} + ε_{r} ε_{0} \frac{A /2}{d} = \frac{1 + ε _{r}}{2} C_{0}$

$ε_{r} = 4$ なら $\frac{5}{2} \times 100 = 250 pF$ 。

厚みで分けるなら直列

寝かせて挟んだ場合、電場は真空の層と誘電体の層を続けて通ります。

境界面に現れる電荷の量は、上下の極板と同じ。電荷が共通なら直列です^[3]。

$\frac{1}{C} = \frac{d /2}{ε _{0} A} + \frac{d /2}{ε _{r} ε _{0} A}$

整理します。

$C = \frac{2 ε _{r}}{1 + ε _{r}} C_{0} = \frac{8}{5} \times 100 = 160 pF$

入れ方	式	値
入れない	$C_{0}$	$100 pF$
厚みで半分	$\frac{2 ε _{r}}{1 + ε _{r}} C_{0}$	$160 pF$
面積で半分	$\frac{1 + ε _{r}}{2} C_{0}$	$250 pF$
全部入れる	$ε_{r} C_{0}$	$400 pF$

同じ体積の誘電体を使っても、面積で分けたほうがよく効きます。直列は弱いほうに引きずられるためです。

見分け方は境界の向き

判断は、誘電体の境界面が電場に対してどちらを向いているかで付きます。

境界が電場と平行なら、電場の通り道が横に並んだ形。並列です。

境界が電場と垂直なら、電場が 2 つの層を続けて通る形。直列になります。

並列と直列を分けるのは、誘電体の量ではなく置き方です。

同じ板でも、立てて入れるか寝かせて入れるかで回路の形が変わる。体積が同じでも容量は違う値になる。

例：直列の場合の電圧配分

厚みで分けた $160 pF$ に、 $100 V$ を掛けます。層ごとの電場を出してみます。

電荷が共通なので、面電荷密度も共通。誘電体の中の電場は $ε_{r}$ 分の 1 に弱まります^[2]。

真空の層を $E_{1}$ 、誘電体の層を $E_{2} = \frac{E _{1}}{4}$ とすると、電圧は 2 つの層の和です。

$E_{1} \cdot \frac{d}{2} + \frac{E _{1}}{4} \cdot \frac{d}{2} = 100$

$d = 1.0 mm$ を入れると $E_{1} = 1.6 \times 1 0^{5} V/m$ 、 $E_{2} = 4.0 \times 1 0^{4} V/m$ 。

厚みは同じなのに、電圧は $80 V$ と $20 V$ に分かれました。誘電体が入っている側のほうが、電圧の負担が小さい。

真空の層

電場が強く、電圧の $80\ \mathrm{%}$ を受け持つ。絶縁破壊はこちらで先に起きる

誘電体の層

電場は 4 分の 1。電圧の $20\ \mathrm{%}$ しか掛からない

差し込みながら見る

板を少しずつ入れていくと、容量がどう伸びるかも入れ方で分かれます。

両端では同じ値に戻ります。差が最も開くのは、ちょうど半分あたり。

誘電体は引き込まれる

板を途中まで差し込んで手を放すと、板は奥へ引き込まれます。

電圧を一定に保つ場合、容量が増えるほどエネルギーは増えますが、電池が供給するエネルギーはその 2 倍。差が板を動かす仕事になります。

半分入れたところから全部入れるまでで、容量は $250 pF$ から $400 pF$ へ。 $100 V$ なら、蓄えるエネルギーは $1.25 μ J$ から $2.0 μ J$ に増えます。

検算のしかた

答えは必ず $C_{0}$ と $ε_{r} C_{0}$ のあいだに入ります。 $100$ より小さい値や $400$ より大きい値が出たら、式の形を間違えています。

並列のほうが直列より大きくなる点も見ます。 $250 > 160$ で、半分ずつなら必ずこの順になる。

極端な場合に戻すのも早い。 $ε_{r} = 1$ を入れれば、どちらの式も $C_{0}$ を返すはずです。

面積で分けたのに、逆数どうしを足す。

厚みで分けたのに、そのまま足す。

厚みで分けた場合に、両方の層の電場が同じだと考える。

比誘電率を

ε_{0}

に掛け忘れる。

半分の面積や半分の厚みを、元の値のまま代入する。

境界の向きさえ見れば、並列か直列かは迷いません。図に電場の矢印を書き込むと、判断が速くなります。

$100 pF$ のコンデンサーの極板間隔の半分を、比誘電率 $2$ の板で埋めます。容量はどれですか。

$150 pF$
$133 pF$
$200 pF$

__RESULT__

厚みで分けるので直列です。 $\frac{2 ε _{r}}{1 + ε _{r}} C_{0} = \frac{4}{3} \times 100 = 133 pF$ になります。 $150 pF$ は面積で分けた場合、 $200 pF$ は全部埋めた場合の値です。

板の置き方を見て、境界が電場に平行か垂直かを決める。そこから先は、並列と直列の式を当てるだけになります。
