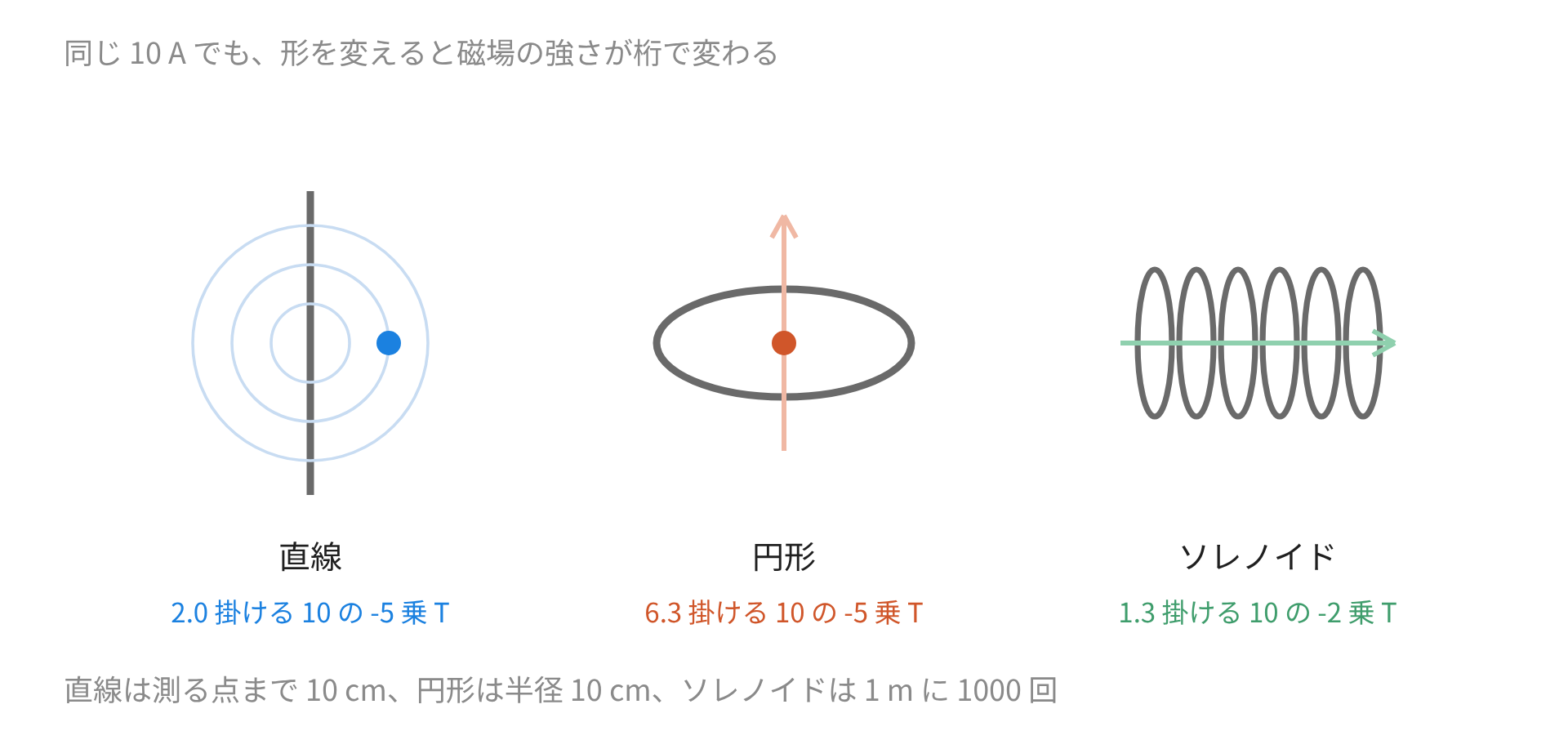

10 A を流した直線の導線から 10 cm 離れた点の磁場は 2.0×10−5 T です。
同じ電流を半径 10 cm の輪にすると、中心の磁場は 6.3×10−5 T。ちょうど π 倍になります。
1 m あたり 1000 回巻いたソレノイドなら 1.3×10−2 T。輪 1 個の 200 倍です。
覚える式は 3 つ
高校で使う磁場の式は、形の違う 3 つだけです。
B直線=2πrμ0I,B円形=2Rμ0I,Bソレノイド=μ0nI
μ0 は真空の透磁率で、4π×10−7 T⋅m/A[1]。2π で割る場面が多いので、2πμ0=2×10−7 を覚えておくと計算が速くなります。
距離の効き方が違う
直線電流の式には r が入っているので、離れれば弱まります。2 倍離れれば半分。
円形電流の式の R は、測る位置ではなく輪の大きさです。中心の値しか与えません。
ソレノイドの式には距離がまったく入りません。内部ならどこでも同じ値になる[3]。
例：直線電流
I=10 A、r=0.10 m とします[1]。
B=2π×0.104π×10−7×10=2×10−7×0.1010=2.0×10−5 T
π が約分で消えるので、2×10−7 に電流を掛けて距離で割るだけ。
1 m 離れれば 2.0×10−6 T、1 cm まで近づけば 2.0×10−4 T です。
例：円形電流の中心
半径 R=0.10 m の輪に 10 A を流します[2]。
B=2×0.104π×10−7×10=6.3×10−5 T
直線のときの π 倍でした。式を比べると、分母の 2πr が 2R に変わっているだけと分かります。
輪の全体から寄与が集まるので、同じ距離の直線 1 本より強くなる。ただし π 倍にとどまります。
N 回巻いたコイルなら、そのまま N 倍です。
B=2Rμ0NI
例：ソレノイド
1 m あたり n=1000 回、電流 10 A とします[3]。
B=4π×10−7×1000×10=1.3×10−2 T
輪 1 個の 200 倍になりました。長さ 1 m に 1000 回巻けば、それだけの輪が重なるためです。
ソレノイドの n は、巻数そのものではなく 1 m あたりの巻数 です。
全体で 500 回でも、長さが 0.25 m なら n=2000。長さを見落とすと桁が変わる。
重ね合わせで足す
電流が複数あるときは、それぞれが作る磁場をベクトルとして足します[4]。
電場のときと同じ考え方です。違うのは向きの決め方で、磁場は電流を右手でにぎった指の向きになります[5]。
例：平行な 2 本の中点
0.20 m 離れた 2 本の導線に、それぞれ 10 A を流します。中点は両方から 0.10 m です。
同じ向きに流した場合、中点では 2 つの磁場が正反対を向きます。大きさが等しいので合成は 0。
逆向きに流すと、中点で同じ向きにそろいます。
B=2×2.0×10−5=4.0×10−5 T
電流の向きを 1 つ変えただけで、0 が最大値に変わりました。
例：直交する 2 本
同じ平面上で直角に交わる 2 本の導線を考えます。交点から等距離の点では、2 つの磁場が直角に交わる。
どちらも 2.0×10−5 T なら、合成は 2 倍です。
B=2×2.0×10−5=2.8×10−5 T
平行のときのように打ち消し合ったり 2 倍になったりはしません。角度に応じた合成になります。
| 配置 | 中点や交点での合成 | | 平行で同じ向き | 0 |
| 平行で逆向き | 4.0×10−5 T |
| 直交 | 2.8×10−5 T |
検算のしかた
μ0 の 4π と分母の 2π が約分できているかを見ます。直線の式では π が残りません。
桁の見当も立ちます。10 A 程度の電流を 10 cm 離れて測れば 10−5 T の桁。ソレノイドの中でようやく 10−2 T に届きます。
ソレノイドでは、巻数を長さで割ったかを確かめます。n の単位は m−1 です。
円形電流の式の R を、測る点までの距離だと考える。輪の半径です。
ソレノイドの n に、全体の巻数をそのまま入れる。
直線の式で 2π を 2 と書く。π 倍ずれます。
μ0 を 4×10−7 とする。4π×10−7 です。
複数の電流があるとき、大きさだけを足して向きを見ない。1 m あたり 2000 回巻いたソレノイドに 5.0 A を流します。内部の磁場はどれですか。
- 1.3×10−2 T
- 1.3×10−5 T
- 2.5×10−3 T
__RESULT__
B=μ0nI=4π×10−7×2000×5.0=1.3×10−2 T です。μ0 の π を落とすと 2.5×10−3 になり、4 倍近くずれます。
配置を見て式を選び、文字が距離か大きさかを確かめる。この 2 段で、磁場の計算はほとんど片づきます。
